電子成果品として資料等を完成図面フォルダ（DRAWINGF）に個別登録ができます。

「完成図面」を登録する

１.案件トップページから[その他]にカーソルをあわせ、［電子納品］をクリックすると「工事情報参照」画面が開きます。

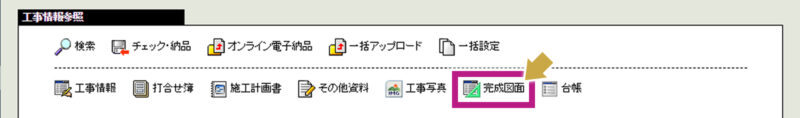

[工事情報登録]画面が開いたら［完成図面］をクリックします。

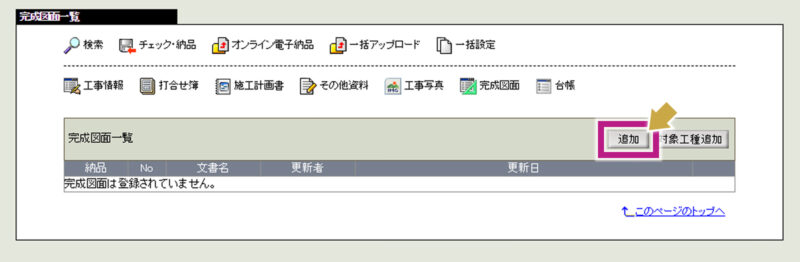

２.［追加］ボタンをクリックします。

３. 図面ファイルを追加します。ファイルを選択し、［追加］ボタンをクリックしてください。
パソコン等に保存されたファイルを選択する場合は「参照ファイル指定」を選択してください。
既に「文書管理」内のフォルダに保存されたファイルを選択する場合は「文書管理内ファイル指定」を選択してください。

「参照ファイル指定」の場合
PCに保存しているファイルを追加する方法です。

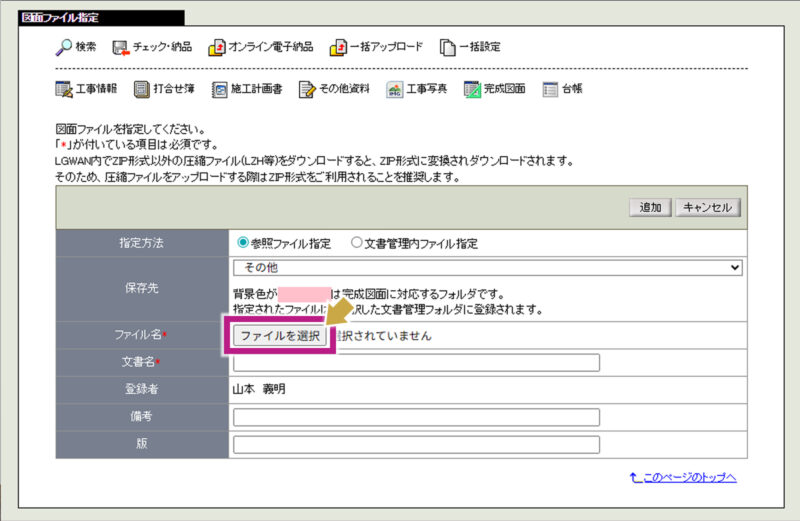

「指定方法」で「参照ファイル指定」のラジオボタンを選択して[ファイルの選択]ボタンをクリックします。

エクスプローラーが開くため、設定したいファイルを選択します。

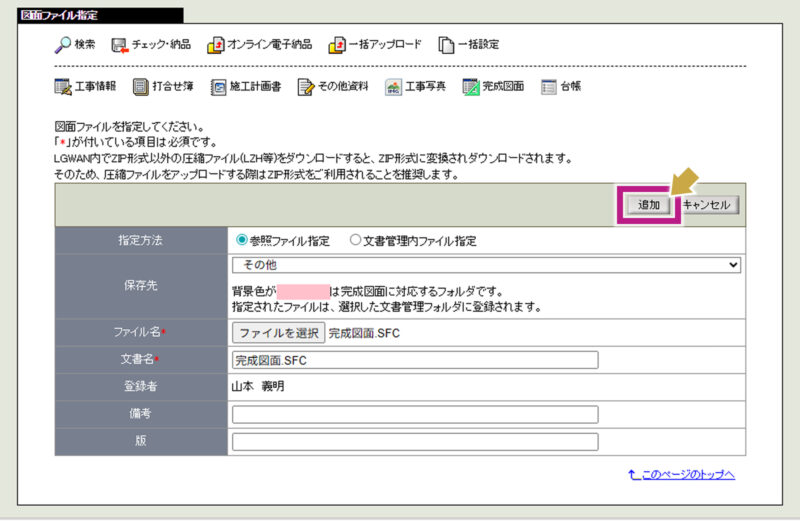

「ファイル名」に選択したファイル名が表示されていることを確認して、[追加]ボタンをクリックします。

「文書管理内ファイル指定」の場合
事前に文書管理内フォルダに追加したファイルを指定する方法です。

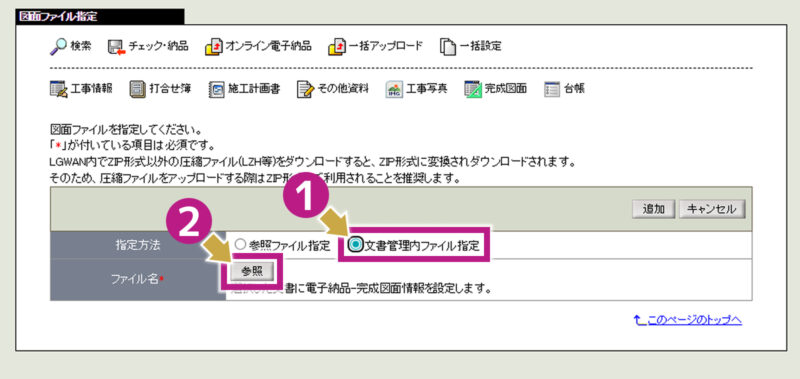

「指定方法」で「文書管理内ファイル指定」のラジオボタンを選択して[参照]ボタンをクリックします。

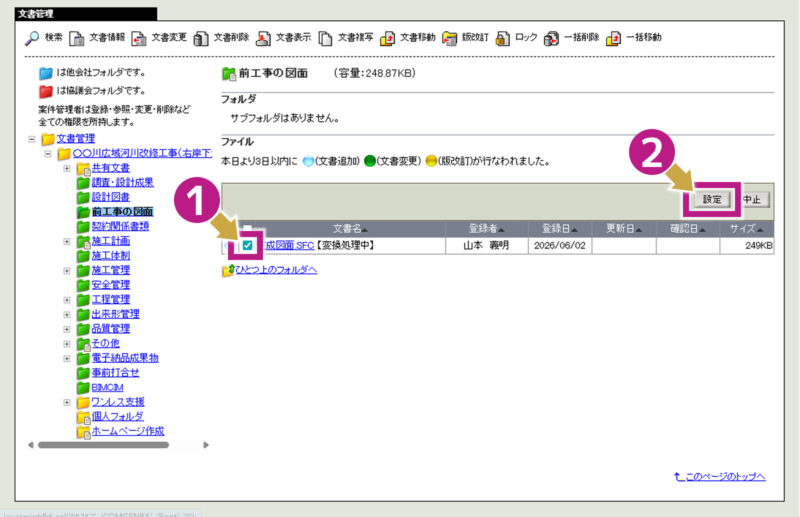

「文書管理」画面が開きます。追加したい文書のチェックボックスにチェックを入れ、[設定]ボタンをクリックします。
※設定は1ファイルずつです。

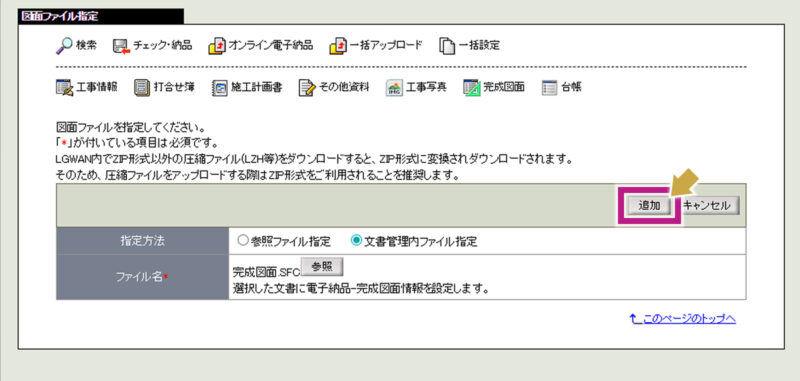

「図面ファイル指定」画面で選択したファイルが設定されていることを確認して[追加]ボタンをクリックします。
※「ファイル名」には選択したファイル名が自動で入力されます。

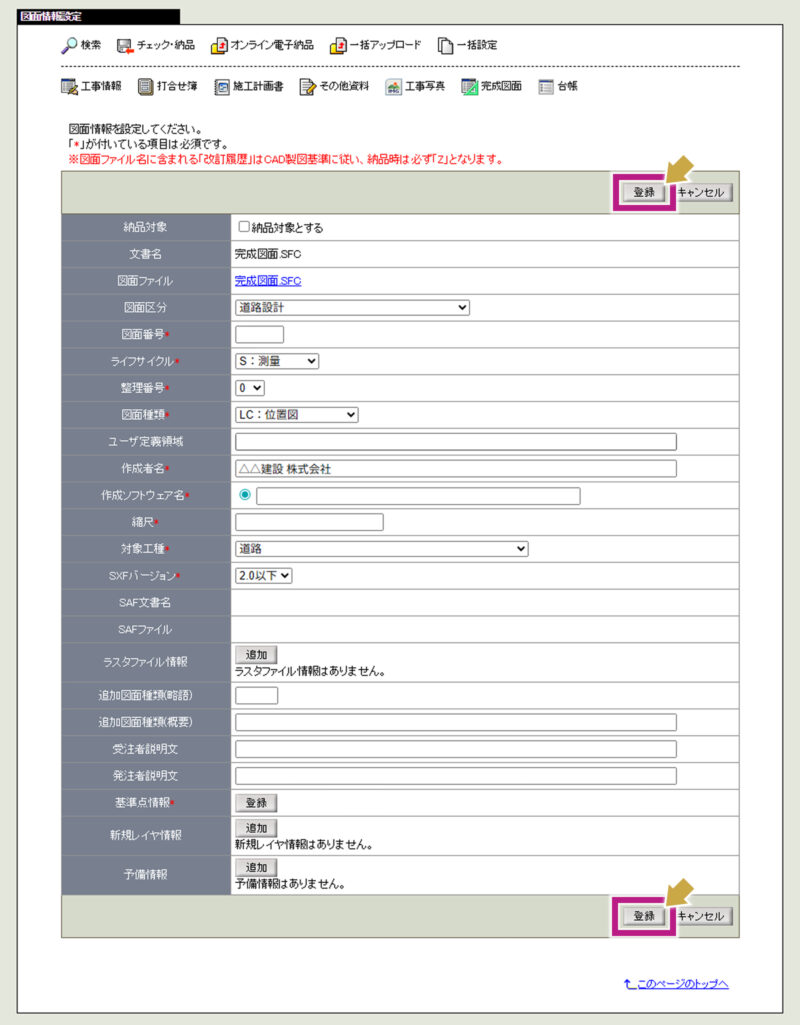

４.図面情報を設定します。必要な情報を入力し［登録］ボタンをクリックします。

図面番号：

半角英数字3文字で手入力してください。

縮尺：

「(例)1:500」のような形で入力してください。

SAFファイル：

「SXFバージョン」を3.0以上に設定した場合に「追加」ボタンが表示されます。

※「SAF ファイル」の追加、「ラスタファイル情報」の追加、「基準点情報」の登録、「新規レイヤ情報」の追加、それに「予備情報」の追加は、図面情報を一度登録した後に実行できるようになりますのでご注意ください。

これで完成図面を個別登録する一連の手順は終了です。

対象工種を追加する

「図面情報設定」画面で設定する「対象工種」を追加することが可能です。

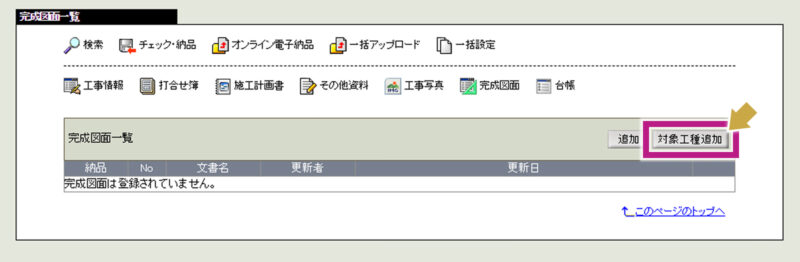

1.「完成図面一覧」画面で[対象工種追加]ボタンをクリックします。

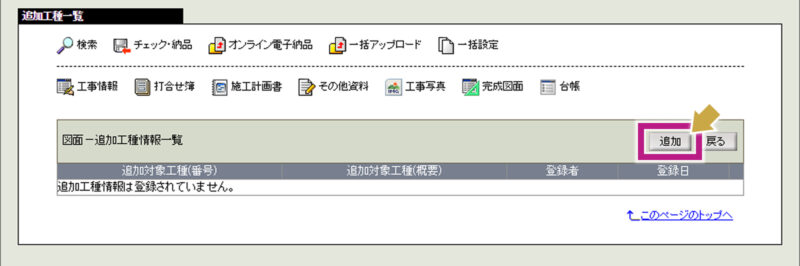

2.「追加工種一覧」画面で[追加]ボタンをクリックします。

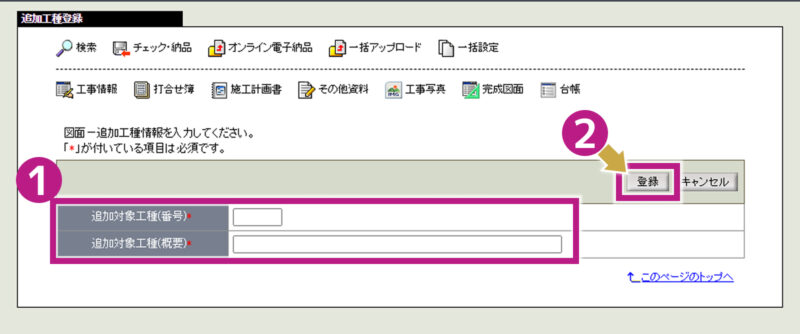

３.「追加工種登録」画面で「追加対象工種(番号)」と「追加対象工種(概要)」を入力し、[登録]ボタンをクリックします。
※追加対象工種(番号)は100以上の数値にしてください。

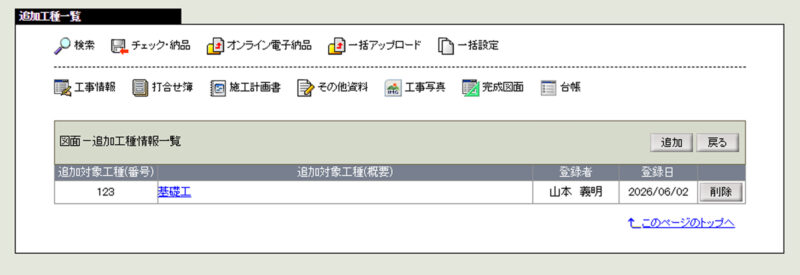

4.追加対象工種の登録が完了します。
※「図面情報設定」画面で「対象工種」を選択する際、追加した工種を選択することが可能です。

完成図面情報を変更する

一度登録した図面ファイルと図面情報を変更することができます。

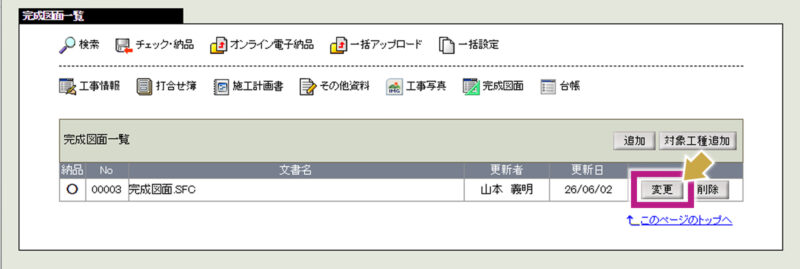

1.「完成図面一覧」画面で「完成図面名称」の[変更]ボタンをクリックします。

2.「図面情報設定」画面に遷移し、内容の編集を行います。 編集ができたら[保存]ボタンをクリックします。

完成図面情報を削除する

登録済みの図面情報を電子納品の対象から削除することができます。

「完成図面一覧」画面で登録した図面情報を削除したい場合は[削除]ボタンをクリックします。
